Chez Technec, notre bureau d’études spécialisé dans la conception industrielle sur-mesure, nous accompagnons les entreprises dans leurs projets techniques complexes. Ici, nous vous présentons la conception d’un skid de pompage sur-mesure qui répond à un cahier des charges bien précis. Il fallait intégrer des contraintes physiques strictes, sans compromettre la qualité et la fiabilité du projet.
Dans ce cas précis, notre client nous a sollicité pour concevoir un skid de pompage compact, destiné à être installé dans un local étroit et difficile d’accès.
Découvrez ce projet technique sur-mesure, mené par Technec.
Déjà, c’est quoi un skid de pompage ?

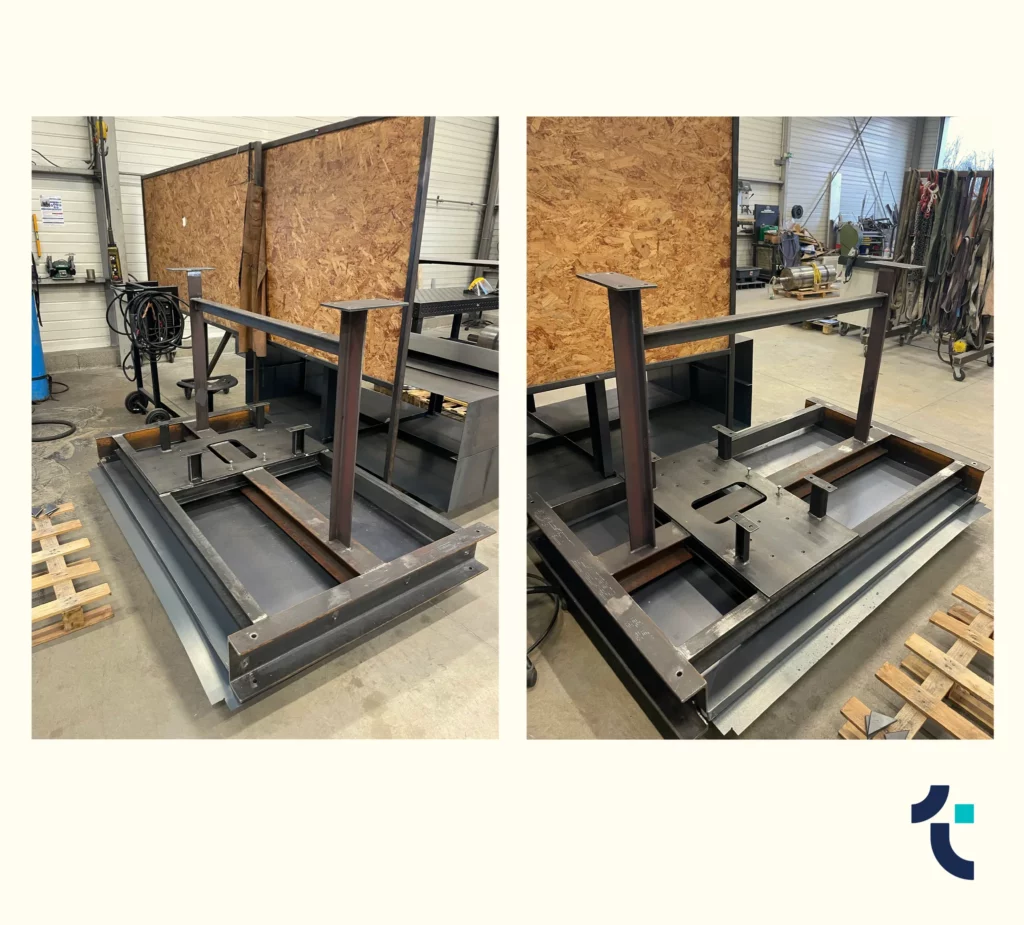

Un skid de pompage est une unité technique préfabriquée, montée sur un châssis métallique – le skid – regroupant tous les éléments nécessaires pour assurer une fonction de pompage : tuyauterie, vanne, pompe, filtres, etc.
Le skid de pompage est largement utilisé dans les secteurs industriels, et notamment pour :
- Le traitement de l’eau
- L’industrie chimique
- L’Oil & Gas
- L’agroalimentaire
Préassemblé, le skid permet de réduire le temps d’installation et de mise en service sur le site. En effet, le skid est une structure prête à l’emploi. Une fois conçu et assemblé dans l’atelier, il ne reste plus qu’à l’installer et à le raccorder.
Dans le cadre de ce projet, notre mission était de concevoir un skid de pompage complet, à partir d’un cahier des charges défini et rédigé par le client.
Le contexte : un espace limité, une conception optimisée

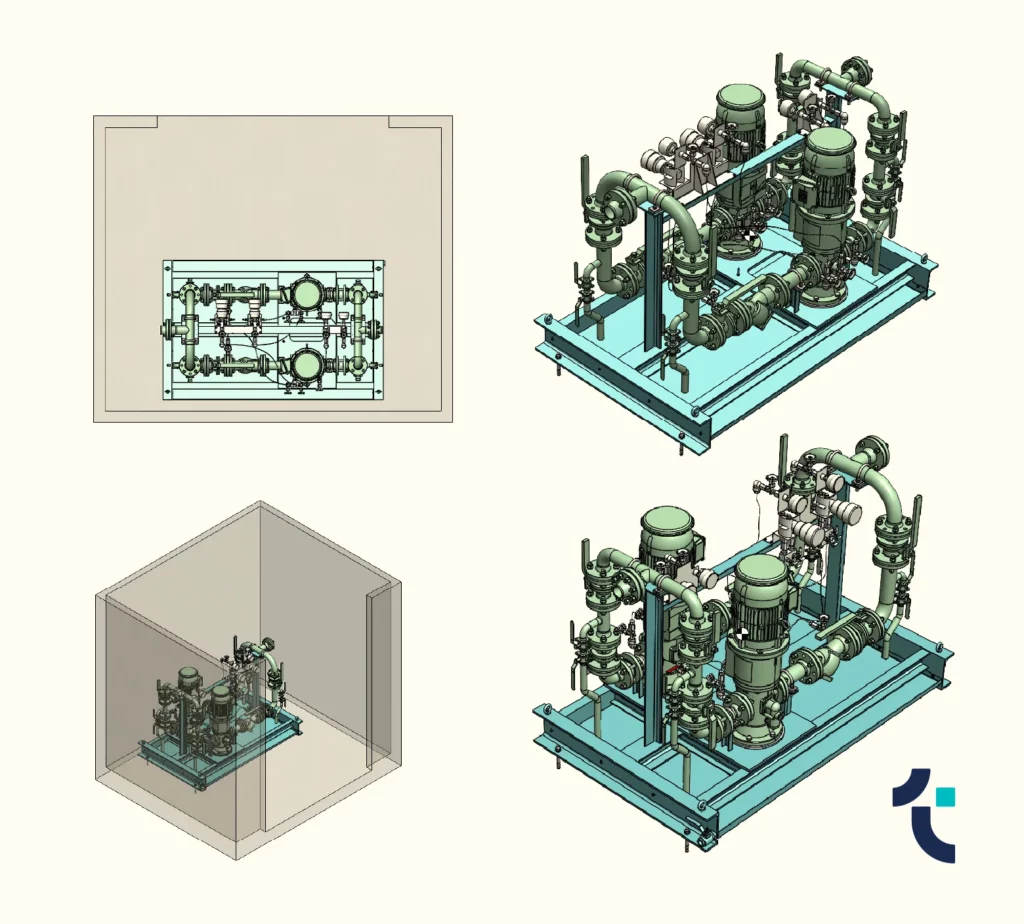

Notre objectif : créer un skid de pompage adapté à un espace spécifique et réduit, tout en respectant des dimensions très contraignantes imposées par le local technique de notre client.
Voici les caractéristiques et les mesures du local technique par notre client :
- Dimension du local : 2450 mm de profondeur, 2900 mm de largeur, 2800 mm de hauteur
- Largeur de la porte d’accès : 2000 mm
Autrement dit, le skid ne pouvait pas excéder 2000 mm de long, sous peine d’être impossible à installer sur son lieu d’implantation. Lors de la conception, il fallait donc intégrer tous les éléments techniques dans cet encombrement restreint, tout en laissant la possibilité d’intervenir pour la maintenance après l’installation. En effet, nous devions, en plus de la dimension du local et de la porte, prendre en compte un espace accessible tout autour du skid pour l’entretien.
Skid de pompage : une méthodologie d’étude rigoureuse, en plusieurs étapes
Comme nous l’avons dit précédemment, notre client nous a transmis un encombrement maximum, ainsi qu’un besoin fonctionnel précis, mais sans qu’aucune prise de cotes ne soit possible sur le terrain. Il fallait donc concevoir le dispositif à distance, en nous basant uniquement sur les plans et les mesures transmises.
Ainsi, nous avons articulé le projet autour de plusieurs phases clés :
1. Analyse des besoins et du cahier des charges : analyse et compréhension des contraintes, des fonctions attendues et des composants à intégrer.
2. Conception sur SolidWorks : modélisation de l’ensemble du skid en 3D pour optimiser chaque millimètre disponible.
3. Échanges réguliers avec le client : mise en place de plusieurs réunions en visio afin de valider les choix techniques et proposer des solutions spécifiques aux difficultés rencontrées.

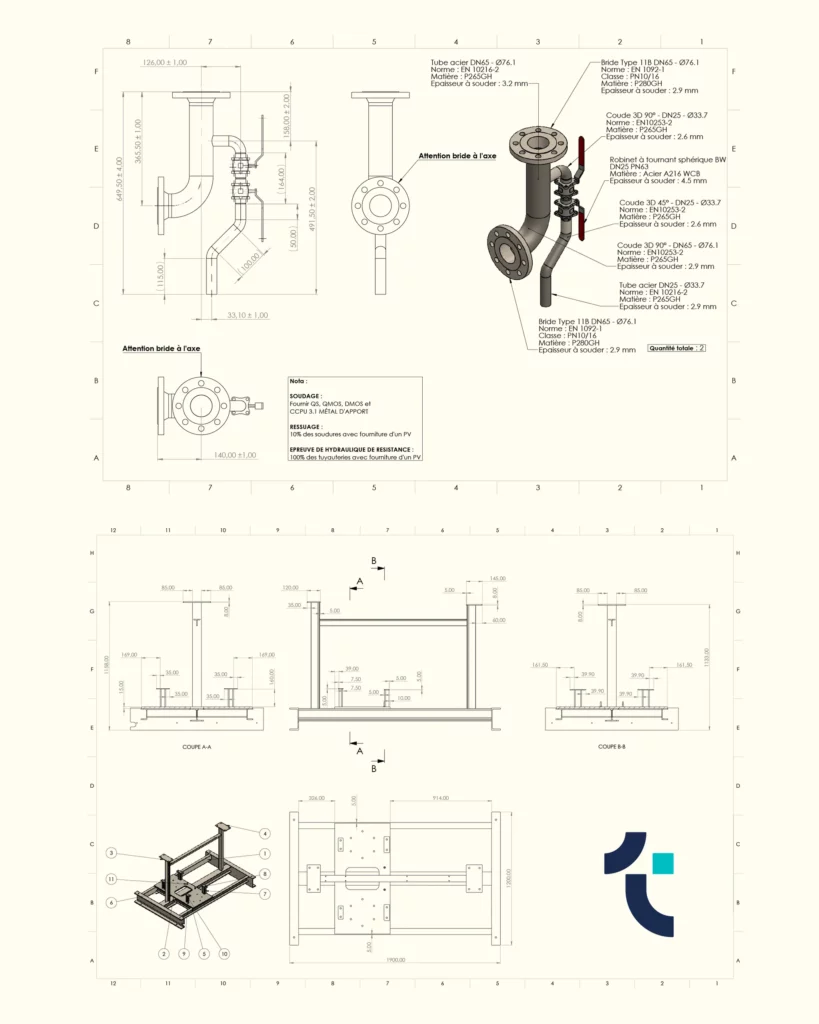

4. Réalisation des livrables : une fois la conception validée, nous avons produit l’ensemble des plans de fabrication et de montage, ainsi que les nomenclatures d’achat nécessaires.
Une solution technique optimisée

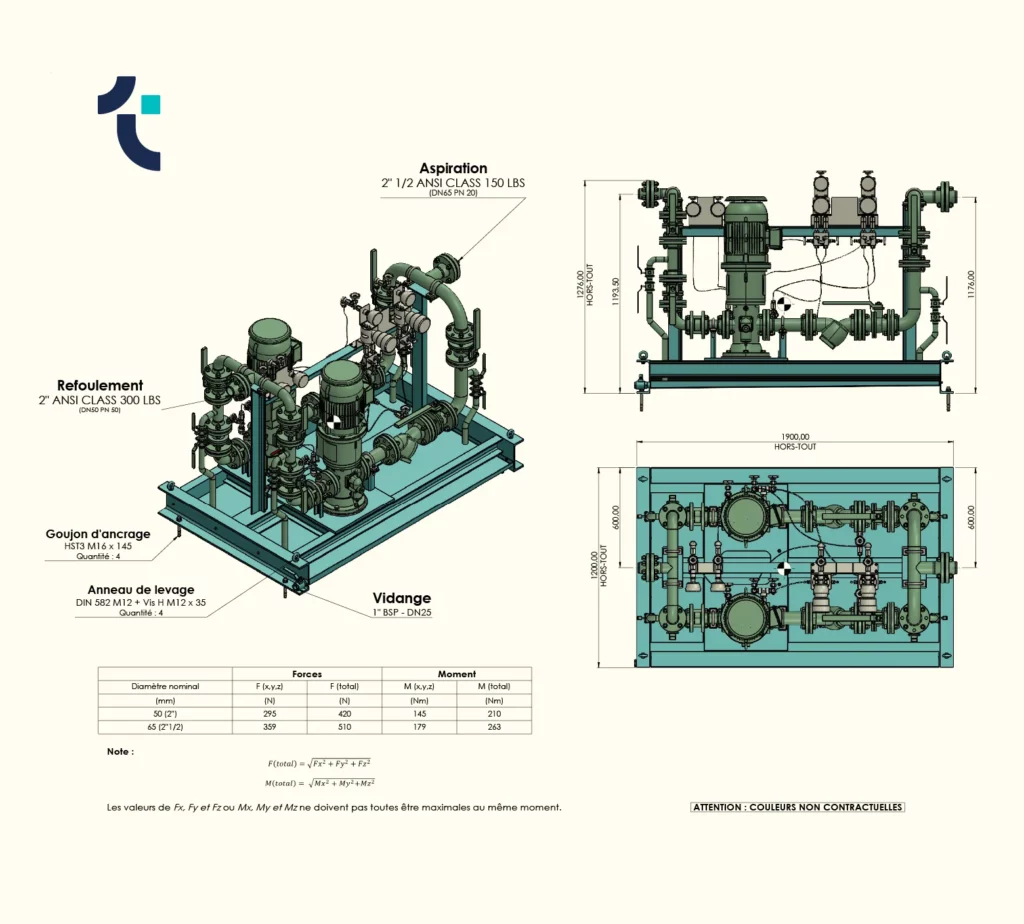

Au terme de l’étude technique, nous avons proposé un skid mesurant 1900 mm de long pour 1200 mm de large. Il répond à toutes les contraintes données par le client :
- Une installation sans difficulté avec la porte d’accès.
- Un accès de maintenance tout autour, indispensable pour la pérennité du skid.
- Une intégration fonctionnelle et complète des éléments de pompage.
Notre solution a été validée ensuite par notre client après une revue de la conception et du cahier des charges. Il a confirmé la faisabilité du projet dans les dimensions imposées.
Skid de pompage : un projet de collaboration technique
Ce projet a mis en lumière l’importance d’un dialogue constant et transparent entre notre bureau d’études et le client. Les échanges ont permis d’ajuster certains choix techniques et de garantir une parfaite adéquation entre les attentes du client et la solution livrée par Technec.
Le client nous a d’ailleurs partagé un retour très positif :
La communication a été un vrai point fort. Nicolas et moi avons beaucoup échangé. Le projet ressemblait exactement à ce que j’attendais.
Confidentiel
Un projet 100 % Technec
La conception du skid de pompage représente l’ADN de Technec : un bureau d’études à taille humaine, réactif, à l’écoute et pointu techniquement. Notre équipe est capable de fournir des solutions industrielles sur-mesure, même dans des contextes difficiles et des espaces restreints.
En résumé :
- Un projet conçu entièrement à distance.
- Une solution complète, documentée et industrialisable.
- Une prise en compte parfaite des contraintes d’encombrement.
- Un client satisfait et impliqué dans toutes les phases du projet.
